Виды головок винтов: формы, применение и выбор крепежа

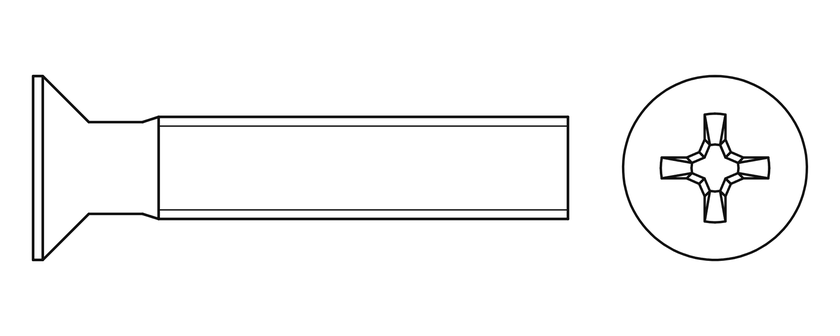

1. Винты с потайной головкой

У потайной головки плоский верх и коническая опорная часть. В подготовленной зенковке она устанавливается заподлицо с поверхностью. Такой крепёж выбирают для панелей, крышек, накладок и других деталей, где выступающая головка может мешать.

Форма головки не определяет инструмент: потайные винты бывают с прямым и крестообразным шлицем, а также с внутренним шестигранником. При подборе проверьте угол и размеры потая, толщину детали и возможность выполнить зенковку.

В каталоге можно выбрать винты с потайной головкой, в том числе DIN 965 с крестообразным шлицем и DIN 7991 с внутренним шестигранником.

2. Винты с полукруглой головкой

У такой головки округлый верх и плоская опорная поверхность. Она остаётся над деталью и не требует конической зенковки для посадки головки. Полукруглые головки используют в корпусных соединениях, приборах, креплении планок и других узлах, где допустим выступающий крепёж.

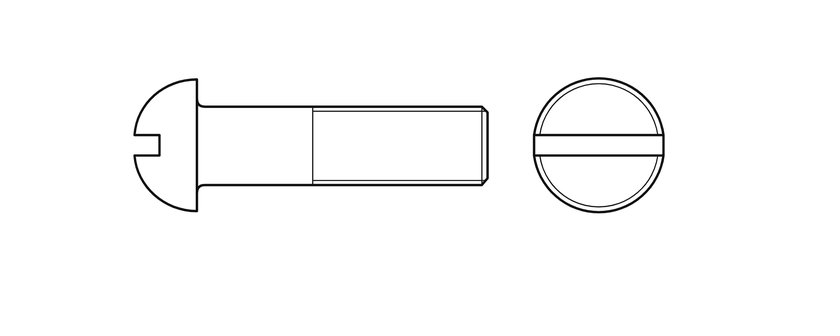

В этой группе есть разные исполнения. На схеме показан винт с прямым шлицем по ГОСТ 17473. Если нужен вариант с внутренним шестигранником, смотрите ISO 7380: размеры его головки и гнезда следует проверять отдельно.

Перейти к винтам с полукруглой головкой, выбрать ГОСТ 17473 или винты ISO 7380.

3. Винты с цилиндрической головкой

Цилиндрическую головку узнают по круглому сечению и выраженной боковой стенке. Она выступает над поверхностью; при необходимости её размещают в подходящем цилиндрическом углублении. Такое исполнение встречается в оборудовании, механизмах и сборочных узлах.

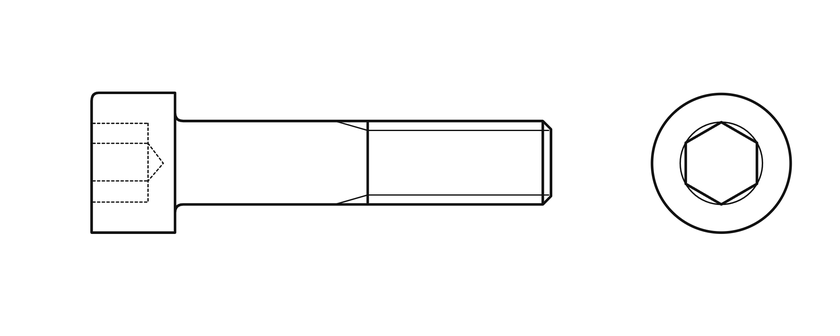

На схеме показан винт с цилиндрической головкой и внутренним шестигранником, характерный пример — DIN 912. Для затяжки используют подходящий шестигранный ключ или биту. Другая разновидность цилиндрической головки — DIN 84 с прямым шлицем. Для монтажа нужно предусмотреть доступ инструмента к головке. Допустимую нагрузку выбирают по стандарту, материалу и классу прочности винта.

Выбрать винты с цилиндрической головкой, DIN 84 с прямым шлицем или винты DIN 912 с внутренним шестигранником.

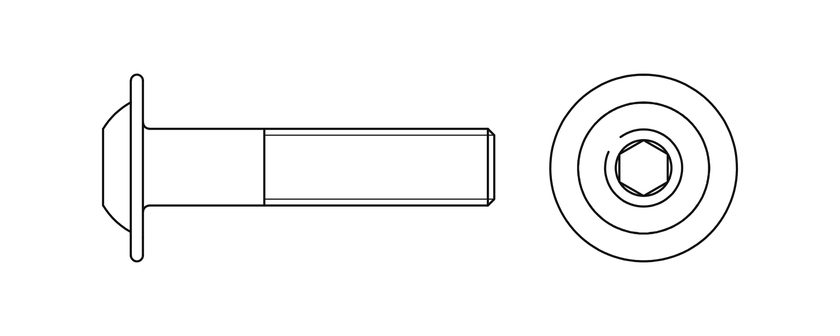

4. Винты с полусферической головкой c прессшайбой

Прессшайбой называют широкую опорную часть под головкой, выполненную заодно с ней. Она увеличивает площадь контакта с деталью и распределяет усилие прижатия по большей поверхности. Такое исполнение удобно для крепления листовых элементов, планок и накладок, если оно предусмотрено конструкцией соединения.

При выборе важен не только диаметр резьбы, но и наружный диаметр буртика: он должен помещаться на посадочной площадке. В каталоге этот вариант представлен винтами DIN 967 с полусферической головкой и прессшайбой.

Подобрать размер и покрытие можно в группе винтов DIN 967 с прессшайбой.

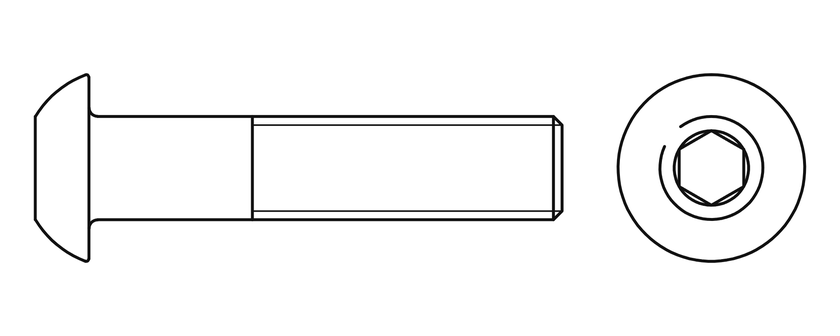

5. Винты с полусферической головкой

Название «полусферическая» описывает выпуклый, куполообразный верх головки. Она остаётся над поверхностью детали. Такой профиль подходит для соединений, где выступающая округлая головка допустима по габаритам и внешнему виду.

Полусферическая форма и прессшайба могут сочетаться в одном изделии. Именно так устроен DIN 967, представленный в этой группе на Болт.ру: верх головки полусферический, а снизу есть широкий опорный буртик. Поэтому два названия описывают разные особенности одного винта.

Посмотреть исполнения можно в разделе винтов с полусферической головкой.

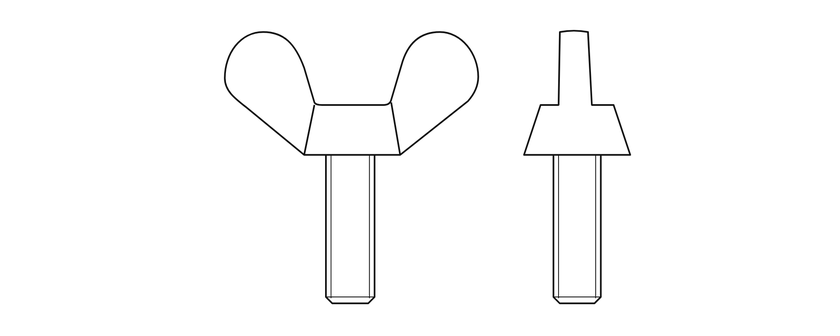

6. Винты с барашковой головкой

Два выступа на головке позволяют вращать винт пальцами. Барашковое исполнение выбирают для крышек, регулируемых упоров, съёмных приспособлений и других соединений, которые часто собирают и разбирают вручную.

Для такой головки требуется место, чтобы захватить и повернуть крылья. Перед покупкой проверьте их габариты, диаметр и длину резьбы. Если в соединении задано определённое усилие затяжки, выбор ручного крепежа должен соответствовать этим требованиям.

В разделе барашковых винтов представлены винты DIN 316 и варианты из нержавеющей стали.

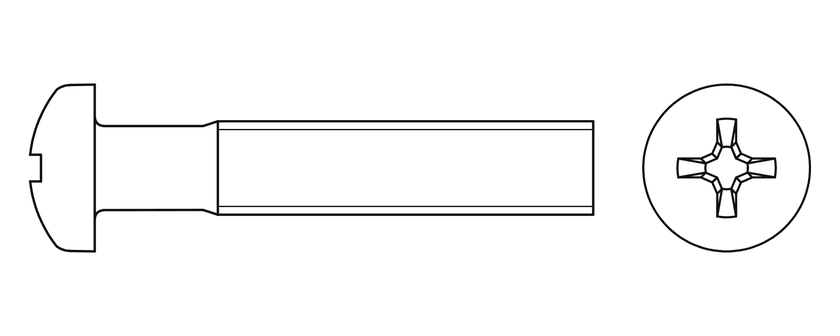

7. Винты с полуцилиндрической головкой

У полуцилиндрической головки выражена цилиндрическая боковая часть, а верх скруглён. Она опирается на плоскую площадку и выступает над поверхностью. Такой крепёж используют для сборки корпусов, приборов, панелей и других деталей, где утапливать головку не требуется.

Распространённый пример — DIN 7985 с крестообразным шлицем. При выборе инструмента различайте PH и PZ: похожий внешний вид не делает эти профили взаимозаменяемыми. Ориентируйтесь на указанное исполнение шлица и размер биты.

Перейти к винтам с полуцилиндрической головкой или сразу выбрать винты DIN 7985.

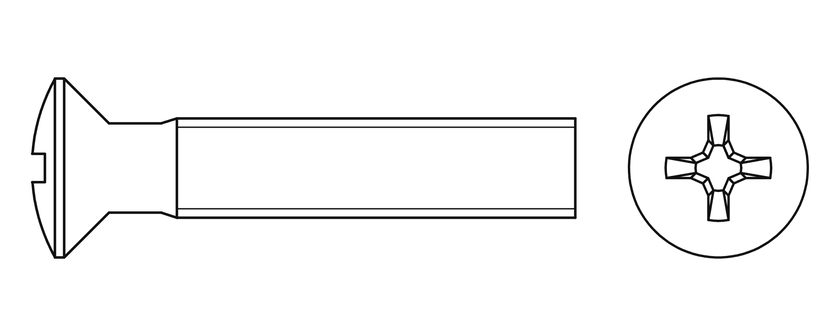

8. Винты с полупотайной головкой

Полупотайная головка сочетает коническую нижнюю часть и выпуклый верх. Конус входит в зенковку, а округлая верхняя часть остаётся над поверхностью. Это отличает её от потайной головки с плоским верхом, рассчитанной на установку заподлицо.

Такое исполнение выбирают для накладок, облицовки и других деталей, где нужен потайный посадочный конус, но допустима выступающая округлая часть. Примеры стандартов — DIN 964 с прямым шлицем и DIN 966 с крестообразным. Проверяйте именно профиль головки и стандарт выбранного изделия.

Перейти в группу винтов с полупотайной головкой.

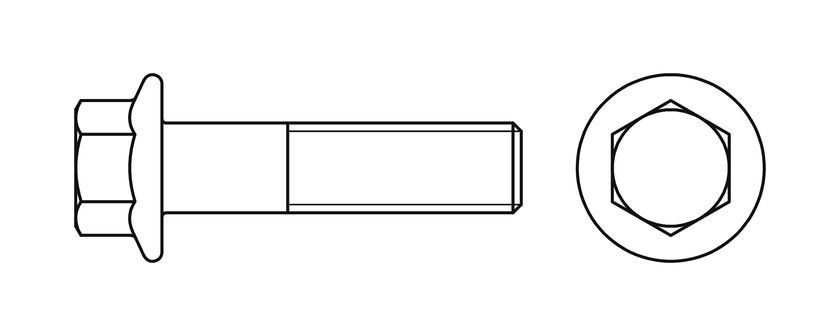

9. Винты с шестигранной головкой и фланцем

У такой головки шесть наружных граней под гаечный ключ или торцевую головку. При проектировании соединения нужно предусмотреть место вокруг крепежа для инструмента. Если исполнение имеет фланец, дополнительно учитывают его наружный диаметр и опорную площадку.

На Болт.ру в этой группе представлены самонарезающие винты с шестигранной головкой и фланцем, обозначенные DIN 7500 D. Для них подбирают подготовленное отверстие по техническим требованиям изделия. Их назначение и резьбовую часть нужно учитывать отдельно от формы головки.

Посмотреть винты с шестигранной головкой и исполнение с фланцем DIN 7500 D.

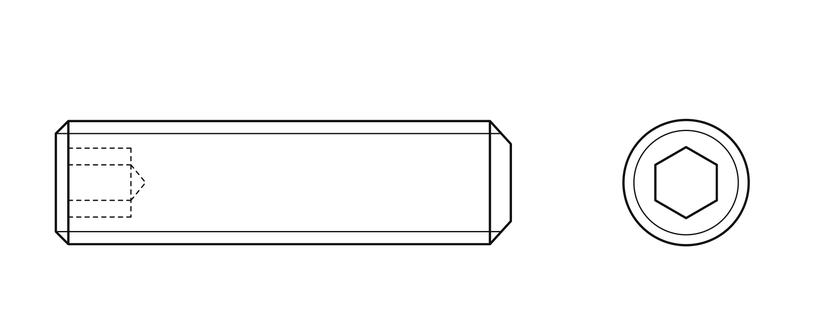

10. Установочные винты

Установочные винты выделяют по назначению. Многие из них не имеют выступающей головки и располагаются внутри резьбового отверстия. Рабочим концом такой винт упирается в другую деталь и фиксирует её положение — например, втулку или ступицу на валу.

Здесь особенно важна форма конца: у DIN 913 он плоский, у DIN 914 — конический, у DIN 915 — с цапфой, у DIN 916 — с засверленным концом. Нужный вариант выбирают по конструкции ответной детали и способу фиксации.

В каталоге установочных винтов можно выбрать DIN 913 с плоским концом, DIN 914 с коническим концом, DIN 915 с цапфой и DIN 916 с засверленным концом.

Как выбрать головку винта под задачу

Названия «полукруглая», «полусферическая» и «полуцилиндрическая» могут пересекаться в торговых каталогах. Для точного подбора сопоставляйте стандарт и чертёж: одной фотографии или названия формы недостаточно.

1. Посадка.
   Определите, должна ли головка быть заподлицо или может выступать над поверхностью.
2. Инструмент.
   Проверьте профиль и размер шлица, внутреннего шестигранника или наружных граней под ключ.
3. Размеры.
   Сверьте диаметр и шаг резьбы, длину винта, диаметр и высоту головки. Длину измеряют по правилам конкретного стандарта.
4. Материал и покрытие.
   Выбирайте их с учётом среды эксплуатации и требований к коррозионной стойкости.
5. Прочность.
   Ориентируйтесь на требования соединения, материал и класс прочности крепежа.

Начать подбор можно с общего раздела винтов в каталоге Болт.ру. Если в чертеже узла уже указан стандарт, подбирайте крепёж по нему, а затем уточняйте размер, материал и исполнение.
