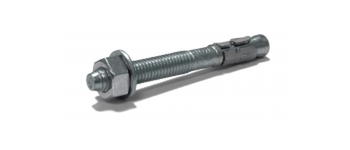

Клиновой анкер Spit FIX
Клиновой анкер SPIT FIX
SPIT FIX обладает следующими преимуществами:
простота, ценовая доступность, легкость установки при высокой несущей способности.
Конструктивно анкер SPIT FIX представляет собой стальной стержень с резьбой на одном конце и клином на другом. На конусную часть одета разрезная клипса из нержавеющей стали. В комплект с анкером входят гайка и шайба.
Анкер устанавливают в предварительно подготовленное отверстие, диаметр которого должен точно соответствовать диаметру анкера. При затягивании гайки клин распирает клипсу , которая за счет трения о стенки отверстия и шести выступов фиксируется в бетоне.
Анкер выдерживает заявленные нагрузки при выполнении следующих условий:
- необходимый момент затяжки гайки, обеспечивающий достаточную силу трения;
- диаметр отверстия должен совпадать с диаметром анкера;
- основание должно быть достаточно прочным, так как анкер при расклинивании создает напряжение в базовом материале;
- соблюдение межосевых и краевых расстояний при групповой установки анкеров.
Применение анкеров с клипсами специальной конструкции (например FIX Z
производства SPIT) позволяет использовать их и в растянутых зонах бетона.
В обозначение анкеров входит буквенное обозначение его типа и цифровое обозначение его
параметров. При этом указываются следующие параметры диаметр анкера D,
полезная длина t, полная длина анкера L. Обычно в обозначение входят два параметра:
диаметр анкера и полезная или полная длина, иногда все три параметра.
Стальной распорный анкер Spit FIX II для установки в сжатой зоне бетона.
Используется для установки в сжатой зоне бетона и природном камне.
Производит контролируемое расклинивание внутри отверстия при затяжке гайки до требуемого момента, и удерживает нагрузку за счет сил трения и упора расклиненных частей. Spit FIX II применяется при больших и средних нагрузках, может устанавливаться при небольшом межосевом и краевом расстояниях, имеет широкую линейку типоразмеров.
Spit FIX II имеет Европейское техническое Свидетельство по опции 7 для сжатой зоны бетона.
Преимущества :
- Выдерживает высокие нагрузки
- Универсальное и экономическое решение
- Втулка из нержавеющей стали с 3мя лепестками и 6ю выступами обеспечивает надежное крепление в бетоне
- Удобная установка
- Резьба по длине анкера позволяет стандартную и укороченную установку
- Небольшие межосевые и краевые расстояния
- Предварительный или сквозной монтаж
Применение :
- Деревянные и стальные балки
- Направляющие рельсы
- Ограждения
- Промышленные двери
- Кабельные лотки
- Опалубочные системы
- Складские системы
- Стальные конструкции
Стальной распорный анкер Spit FIX Z для установки в сжатой и растянутой зонах бетона.
Используется для установки в растянутой и сжатой зонах бетона и природном камне, применяется при больших и средних нагрузках, может устанавливаться при небольшом межосевом и краевом расстояниях.
Spit FIX Z имеет Европейское техническое Свидетельство по опции 1 для сжатой и растянутой зоны бетона.
Преимущества :
- Выдерживает высокие нагрузки
- Универсальное и экономическое решение
- Втулка из нержавеющей стали с 3мя лепестками и 6ю выступами обеспечивает надежное крепление в бетоне
- Удобная установка
- Резьба по длине анкера позволяет стандартную и укороченную установку
- Небольшие межосевые и краевые расстояния
- Предварительный или сквозной монтаж
Применение :
- Деревянные и стальные балки
- Направляющие рельсы
- Ограждения
- Промышленные двери
- Кабельные лотки
- Опалубочные системы
- Складские системы
- Стальные конструкции
